Śruba pasowana łeb walcowy ISO 7379 M20/24x140 10

Śruby pasowane z łbem walcowym, z gniazdem sześciokątnym M20/24x140

• Norma : ISO 7379
• Klasa własności mechanicznych : 12.9 według normy ISO 898-1
• Klasa dokładności : A według normy ISO-4759-1
• Rodzaj i skok gwintu : metryczny (2.5)
• Kierunek gwintu : prawy

Na tej aukcji kupujesz pełne opakowanie w którym znajduje się: 10 sztuk.

Śruby pasowane stosowane są tam, gdzie wymagane jest zminimalizowanie przemieszczania łączonych elementów (tzw. ciasne pasowanie). Jest ono ważne z punktu widzenia konstrukcji maszyn, bowiem zmniejszenie luzów podczas pracy zapobiega wyrabianiu się połączenia. Połączenia wykorzystujące śruby pasowane mogą przenosić siły poprzeczne.

Wykonanie połączenia wymaga wywiercenia otworu o średnicy odpowiadającej nagwintowanej części śruby i następnie rozwiercenia go do głębokości i średnicy, jaką ma część nienagwintowana. Śruby są pasowane wciskowo względem otworu i zabezpieczane przed wypadnięciem przy użyciu nakrętki lub przez wkręcenie w nagwintowany otwór.

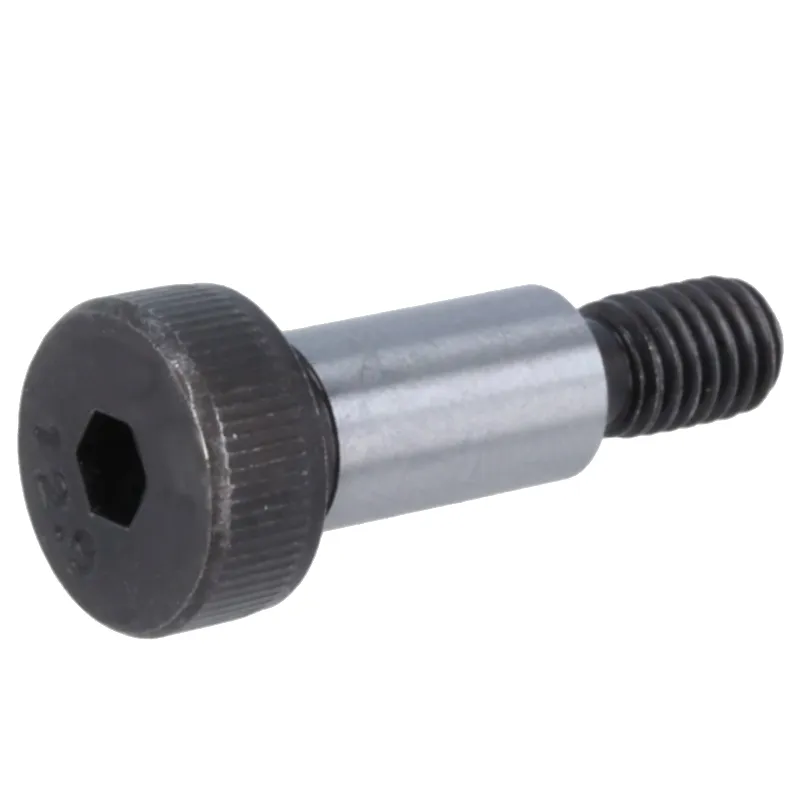

*zdjęcie poglądowe

Wymiary dla aukcji na której aktualnie się znajdujesz:

• ds (średnica powierzchni pasowanej) = 24 mm
•  d (M śruby) = 20 mm
•  l (długość elementu pasowanego) = 140 mm
• dk (średnica łba) = (podana w tabeli)
• b (długość trzpienia z nagwintowaniem) = (podana w tabeli)
•  k (wysokość łba) = (podana w tabeli)
•  P (skok gwintu metryczny) = 2.5
